一、測試過程
1、樣品準備與放置
- 清潔處理:測試前需對三端器件進行超聲波清洗,去除表面塵埃、油污等污染物,并切割至適合探針臺測試的尺寸。
- 固定樣品:將器件放置在探針臺的真空卡盤上,開啟真空閥門使樣品牢固吸附,避免測試過程中發生位移。
2、顯微鏡定位
- 低倍鏡觀察:使用卡盤X/Y軸控制旋鈕移動樣品,在低倍物鏡下聚焦,觀察樣品的大致形態和位置。
- 高倍鏡定位:切換至高倍率物鏡,微調顯微鏡聚焦和樣品位置,將待測點調節至顯微鏡視場中心,確保清晰可見。
3、連接測試設備(KEITHLEY 2636型 數字源表為例)
| 器件端 | 連接至2636B | 說明 |
|---|
| 柵極(Gate) | CH A HI | 提供Vgs并測量Ig |
| 漏極(Drain) | CH B HI | 提供Vds并測量Id |
| 源極(Source) | CH A 和 CH B 的LO端共地 | 確保參考電位一致 |

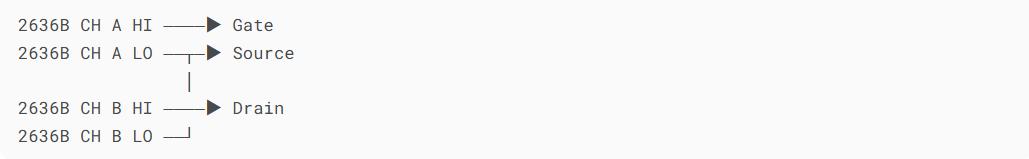

接線示意圖4、探針裝載與接觸
- 探針裝載:將探針裝載到探針座上,確保探針座位置合適。
- 探針移動:通過探針座上的X-Y-Z三向微調旋鈕,將探針緩慢移動至接近待測點。
- 探針接觸:當探針針尖懸空于被測點上空時,先用Y軸旋鈕將探針退后少許,再使用Z軸旋鈕下針,最后用X軸旋鈕左右滑動探針,觀察是否有少許劃痕,確認探針與被測點良好接觸。

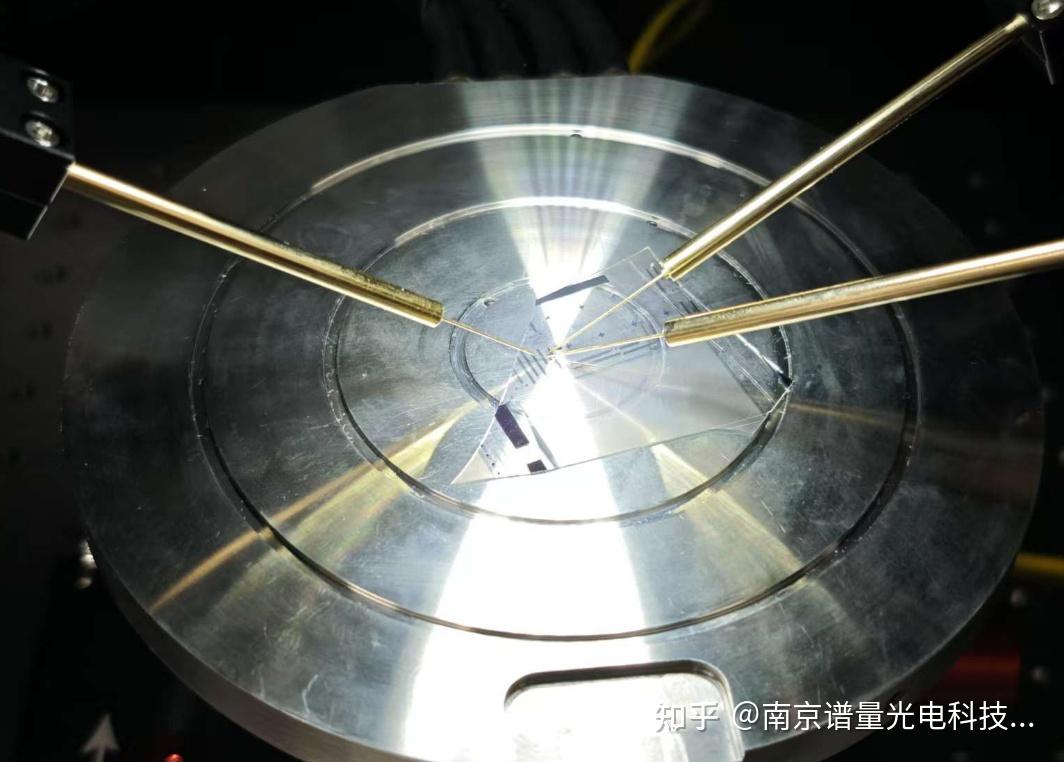

三端器件(MOSFET)扎針示意圖
5、開始測試
通過測試設備(如半導體參數測試儀、數字源表、示波器等)施加預定的電壓或電流,探針臺采集器件的響應信號,實時記錄電流-電壓(I-V)特性曲線或其他電學特性數據。
6、記錄數據與處理
測試完成后,記錄并保存測試數據,以便后續分析和處理。小心地將探針從被測點上移開,避免損壞樣品或探針。
二、測試應用
常見三端器件類型
(1) MOSFET(金屬氧化物半導體場效應晶體管)
1.1、結構:柵極(Gate)、源極(Source)、漏極(Drain),部分器件需測試襯底(Body)
1.2、測試參數:
- 轉移特性(Ids-Vgs):提取閾值電壓(Vth)、亞閾值擺幅(SS)、跨導(gm)
- 輸出特性(Ids-Vds):觀察線性區、飽和區特性
- 擊穿電壓(BVdss、BVgso)
- 柵極漏電(Igss)
1.3、應用:
- CMOS 集成電路(邏輯、存儲器)
- 功率MOSFET(開關電源、電機驅動)
- RF MOSFET(射頻放大器)
(2)BJT(雙極結型晶體管)
1.1、結構:基極(Base)、發射極(Emitter)、集電極(Collector)
1.2、測試參數:
- 輸入特性(Ib-Vbe)
- 輸出特性(Ic-Vce)
- 電流增益(hFE= Ic/Ib)
- 擊穿電壓(BVceo、BVcbo)
1.3、應用:
(3)IGBT(絕緣柵雙極晶體管)
1.1、結構:柵極(Gate)、集電極(Collector)、發射極(Emitter)
1.2、測試參數:
- 轉移特性(Ic-Vge)
- 輸出特性(Ic-Vce)
- 開關特性(導通/關斷時間)
1.3、應用:
(4)HEMT(高電子遷移率晶體管)
1.1、結構:柵極(Gate)、源極(Source)、漏極(Drain)
1.2、測試參數:
- 高頻跨導(gm)
- 截止頻率(fT)、最大振蕩頻率(fmax)
1.3、應用:
- 5G/6G 射頻器件
- 毫米波通信
- 低噪聲放大器(LNA)
(5)JFET(結型場效應晶體管)
1.1、結構:柵極(Gate)、源極(Source)、漏極(Drain)
1.2、測試參數:
1.3、應用:
三、測試設備
1、精密型基礎測試探針臺-譜量商城

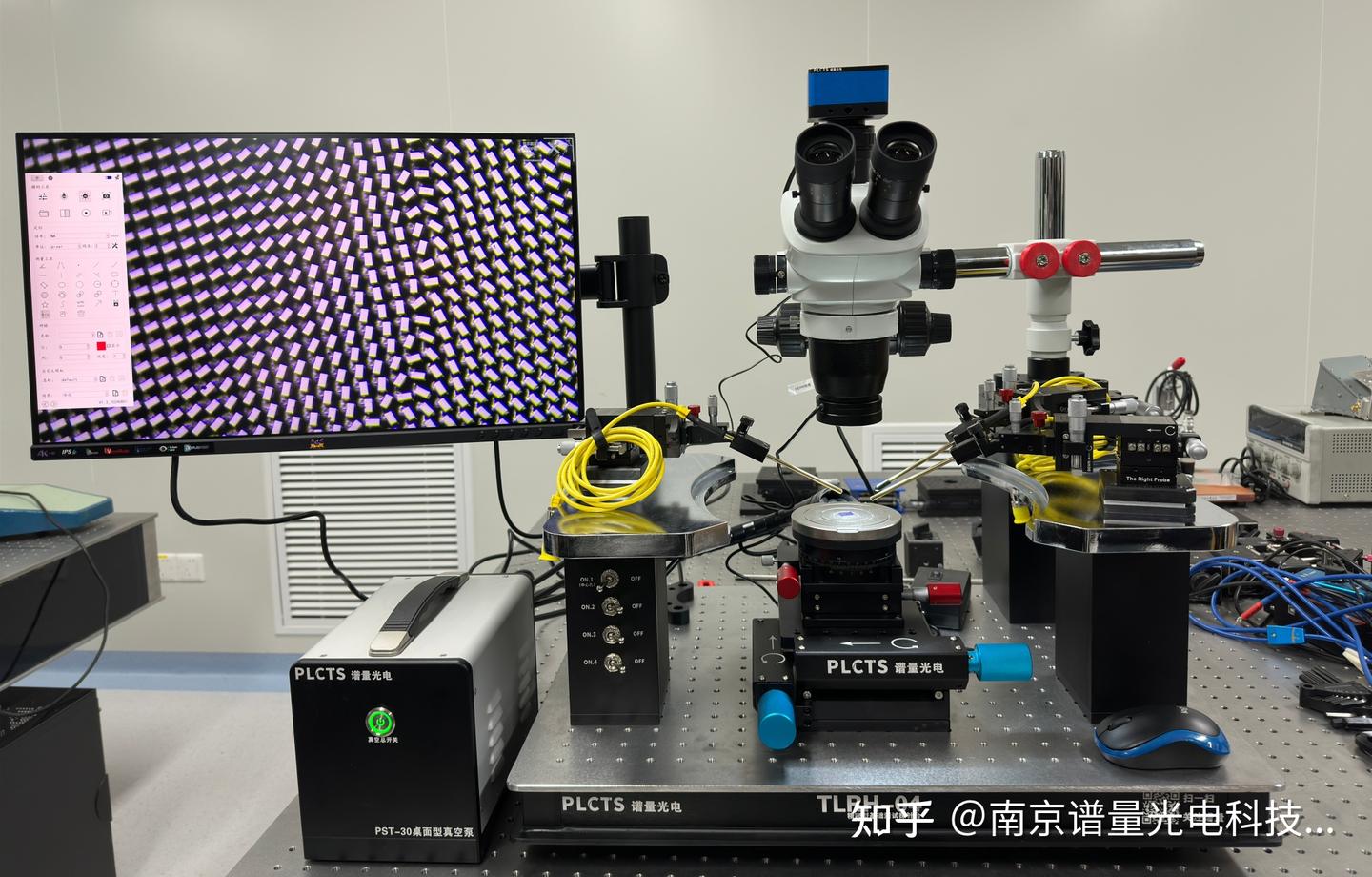

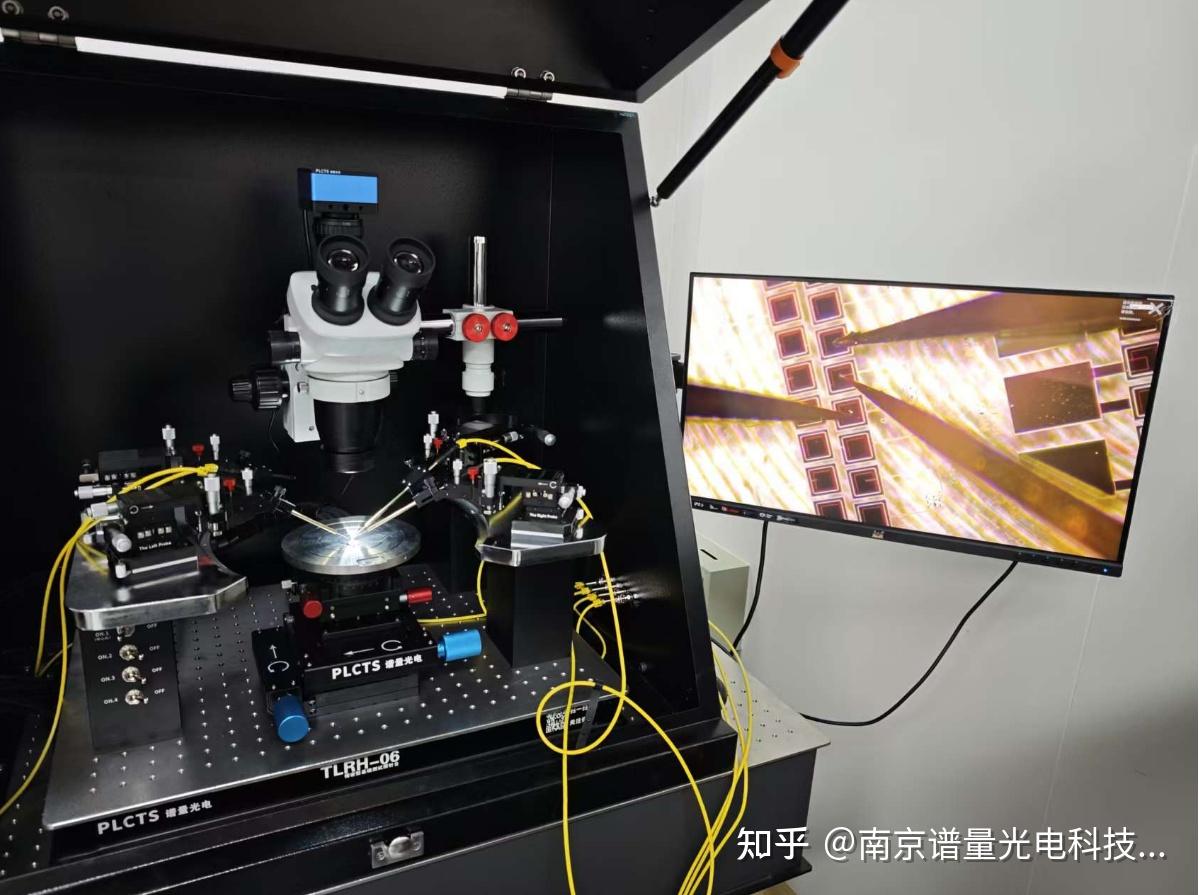

精密型基礎測試探針臺示意圖2、KEITHLEY 2636型 數字源表

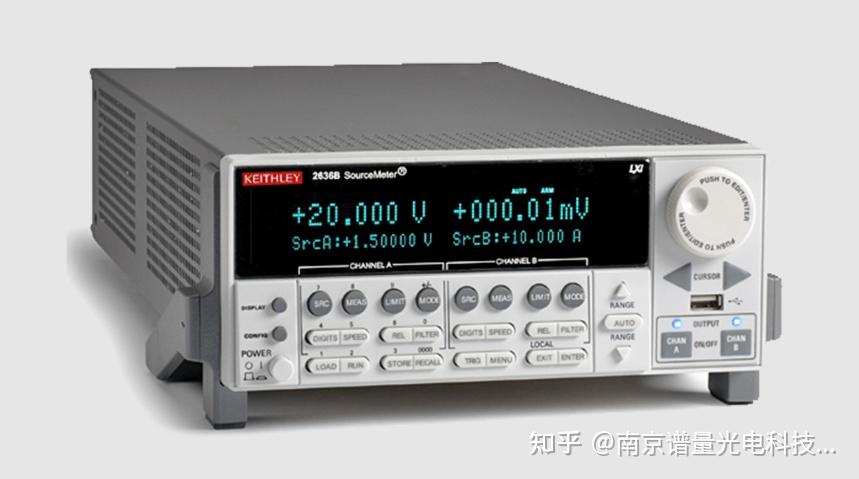

2636型 數字源表示意圖
