● 標配步進電機和標準DB9接口，配合控制器可實現自動控制；
● 主體材質采用優質鋁合金，表面噴砂氧化黑；
● 蝸輪/蝸桿驅動，環形滾珠配合環形鋼導軌，運動舒適，精密可靠；
● 提供旋轉角度調節，安裝面水平放置，方便安裝固定；
● 成對設計，疊加后旋轉中心為同一點，可進行正交雙軸同心旋轉角度調整；
● 步進電機和蝸桿通過進口高品質彈性聯軸節連接，傳動同步且噪音小；
● 配有限位開關，方便定位，保護產品，可加光電零位；
● 適用于大負載情況下的精密角度調節的實驗環境；
| 型號 | ATS215 | ATS230 |
|---|---|---|
| 調節范圍 | ±15° | ±30° |
| 臺面尺寸 | 160mm × 160mm | |
| 軸心高 | 139mm | |
| 導軌 | 環形滾珠配合環形鋼導軌 | |
| 傳動比 | 400:1 | |
| 最大速度 | 5°/s | 7°/s |
| 分辨率 | 0.0005625° | |
| 重復定位精度 | 0.004° | |
| 標配電機 | 57 步進電機 (0.9°) | |
| 最大靜轉矩 | 1.5N·m | |
| 水平最大負載 | 30kg | |
| 自重 | 11.3kg | 14kg |
|

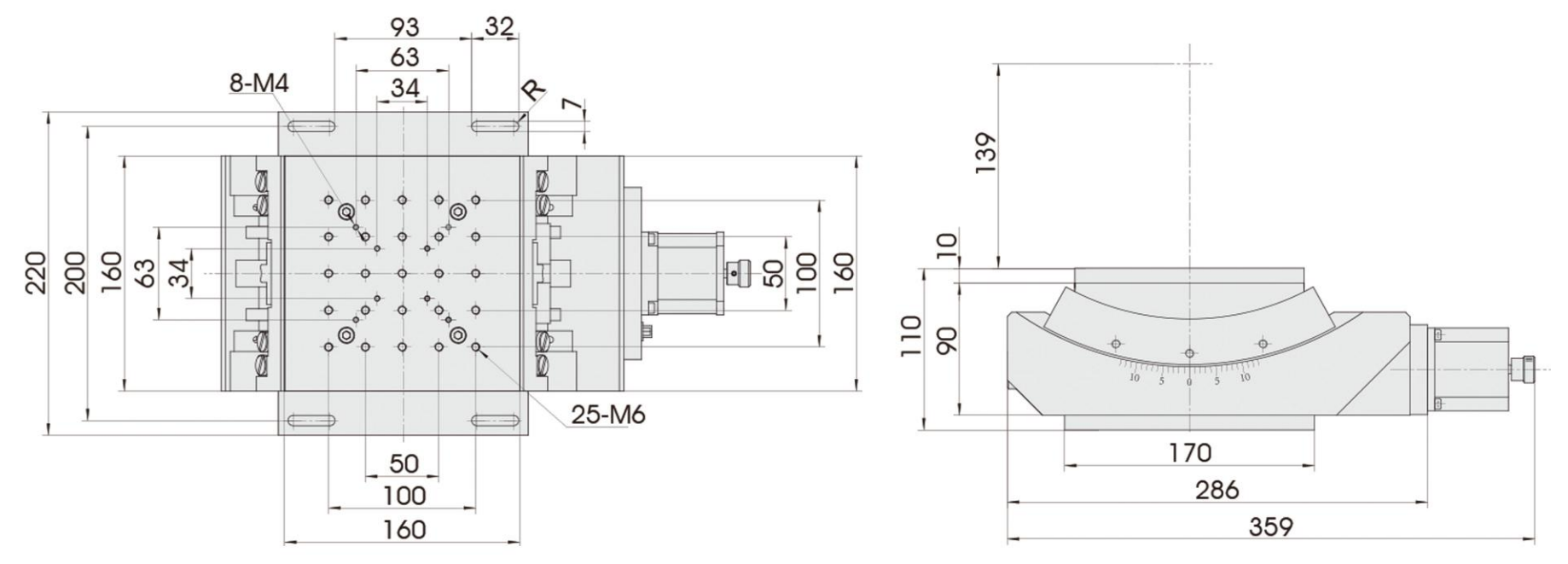

ATS215 |
|

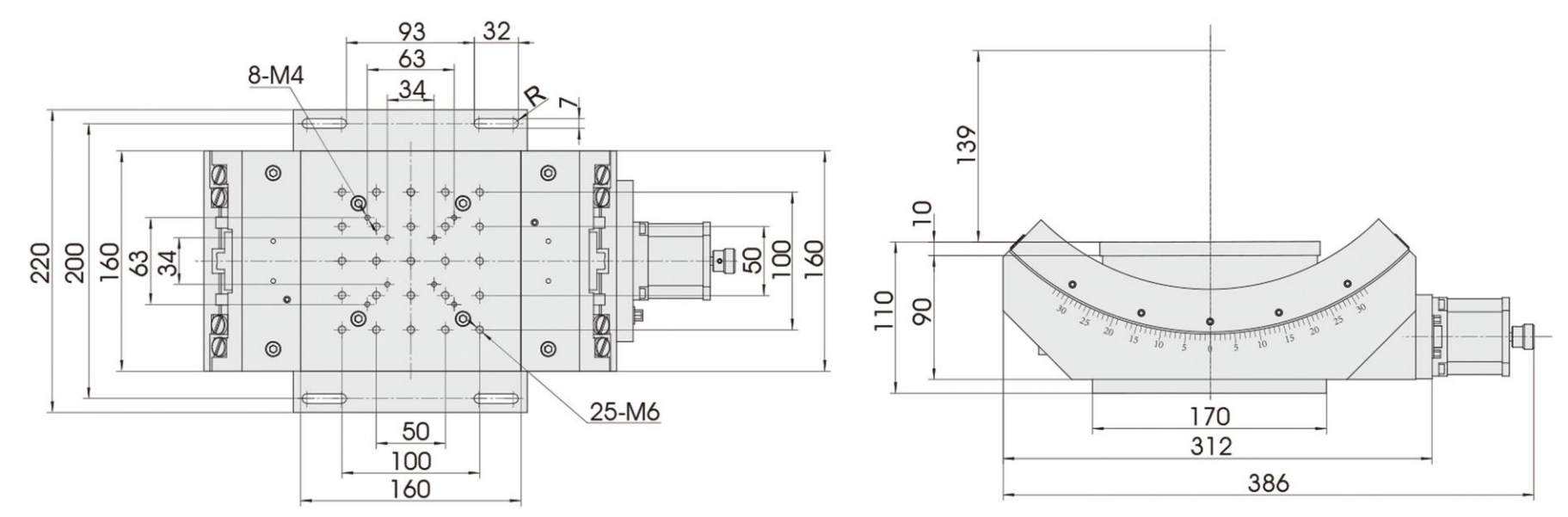

ATS230 |
